Kompakte Übergabestation
Übergabestation für Industrie, Energie und Infrastruktur.
Die Übergabestation ist das Herzstück Ihres Projektes. Sie ist die Schnittstelle zwischen dem öffentlichen Stromnetz und Ihrer Anlage. Sie schaltet, schützt, misst und sorgt für eine sichere und normgerechte Verbindung.
Klingt kompliziert? Ist es auch. Deutschland verfügt über 850 verschiedene Netzbetreiber, welche sich auf unterschiedliche technische Anschlussbedingungen (TAB) berufen. Die Faber E-Tec GmbH übernimmt die technische Planung und die Freigabe beim Netzbetreiber für Sie. Somit werden unsere Übergabestationen immer nach der TAB des jeweiligen Netzbetreibers gebaut.
Faber E-Tec Übergabestation Vorteile
Mit unseren Übergabestation bringen wir Ihr Projekt ans Netz. Jetzt einen Übergabestation Angebot anfragen.
Lieferzeit ab
28 Wochen
inkl. Netzbetreiberklärung
Hauseigen Fertigung der Übergabestation im ostwestfälischen Bünde
Schlüsselfertige Auslieferung
Wir übernehmen die Ingenieursleistung inkl. Freigabe beim Netzbetreiber. Sie entscheiden über Trafoleistung, Spannungsebene und Bilanzkreise
Auch inklusive Transformator bis 3.150 kVA erhältlich!
Kompatibel zu allen Vorgaben der deutschen Netzbetreiber
Einsatz Deutschlandweit!
Faber E-Tec Übergabestation bestellen: Von der Fernwirktechnik bis zum Parkregler.
Moderne Übergabestation
1. Betonkörper
Kompaktstation für eine einfache Installation
Unsere Betonbau entsteht in unserem Werk aus rund 10 m³ Flüssigbeton und wird als zertifizierte Kompaktstation gefertigt. Mit Grundmaßen von 2.620 × 3.870 mm kann die Transformatorstation ohne Ausnahmegenehmigung und ohne Nachttransport per Tieflader zum Einsatzort geliefert werden.
Da die Grundfläche weniger als 10 m² beträgt, ist die Station in allen deutschen Bundesländern baugenehmigungsfrei. Am Einsatzort wird die vorgefertigte Beton-Trafostation ohne zusätzliches Fundament direkt in eine vorbereitete Baugrube eingesetzt. Nach der Installation ragt sie noch knapp zwei Meter über die Grasnarbe hinaus.

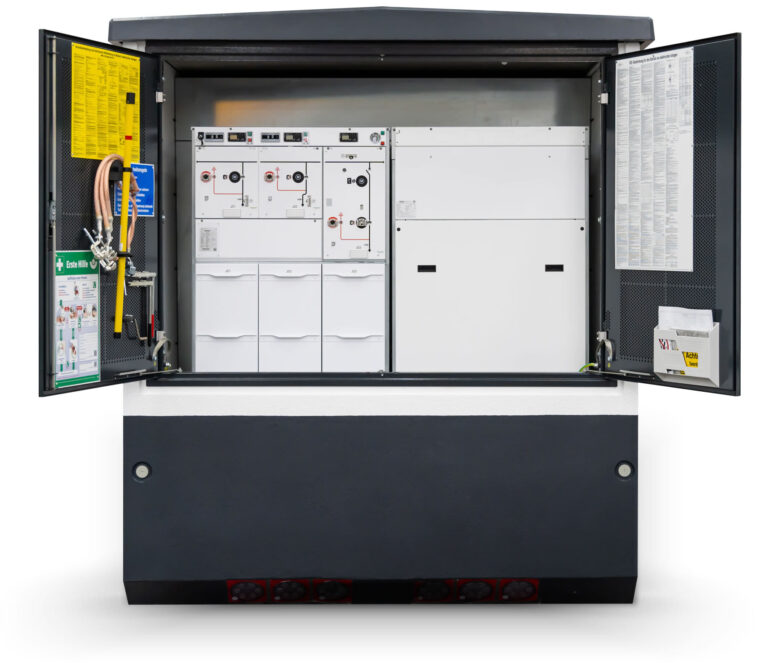

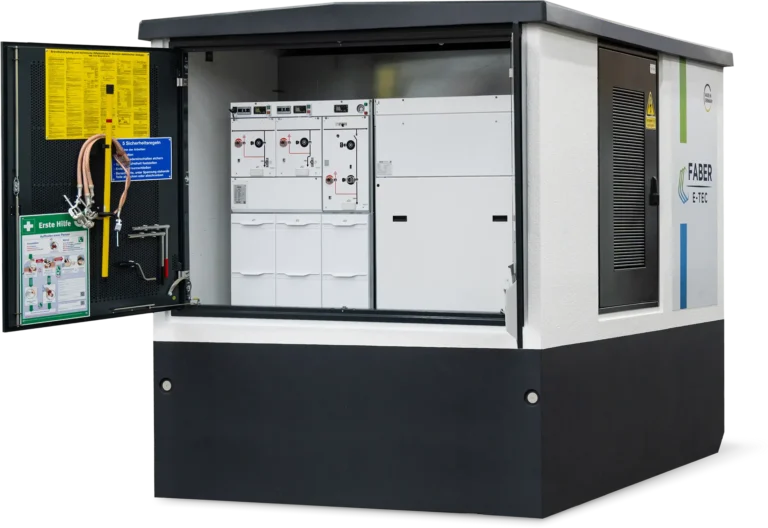

2. Mittelspannung
SF6-frei Schaltanlagen-Technologie
Unsere zertifizierten Kompaktstationen sind mit der gasisolierten RM AIR SET Serie von Schneider Electric ausgestattet. Hinter den Türen an einer der kurzen Stationsseiten stehen drei Kabelfelder sowie eine Messzelle zur Verfügung.
Die Messung von Strom und Spannung erfolgt jeweils dreiphasig über Wandler. Dadurch lassen sich sowohl mittelspannungsseitige Einschleifungen als auch die Absicherung über einen Leistungsschalter realisieren.
3. Transformator
In der Mittelkammer befindet sich das Herzstück der Kompaktstation: der Transformator
Der Transformator verbindet die Nieder- mit der Mittelspannungsseite und ist für Leistungen von bis zu 3.150 kVA ausgelegt. Zum Einsatz kommen Drehstrom-Öltransformatoren mit einfacher oder doppelter Wicklung.
Auf Wunsch ist auch eine Ausführung mit Bioester-Gemisch möglich. Neben gängigen Spannungsebenen wie 400 V, 800 V, 10 kV oder 20 kV lassen sich sowohl auf der Ober- als auch auf der Unterspannungsseite Sonderspannungen realisieren. Dazu zählen beispielsweise 470 V oder 24 kV.

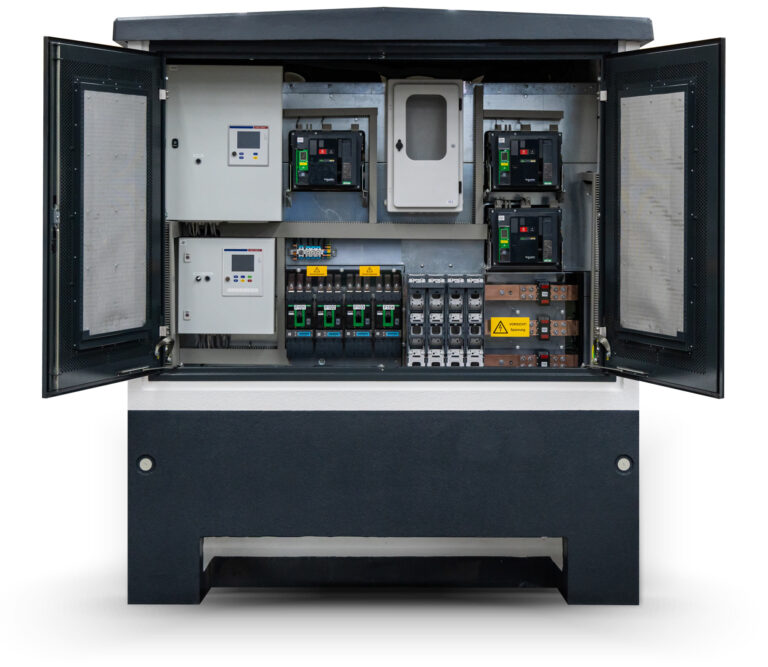

4. Niederspannung
Individuelle Projektlösungen für die Verbindung zwischen Station und Anlage
Die Niederspannungsplatte der Übergabestation inkl. Trafo ist je nach Projektanforderung für Spannungsebenen zwischen 400 und 800 Volt ausgelegt. Auf ihr werden Schutzschrank, Zählerschrank, bis zu 16 NH3-Leisten, Leistungs- und Kompaktleistungsschalter, Kommunikationstechnik sowie eine unterbrechungsfreie Stromversorgung projektindividuell angeordnet.
Damit bildet die Niederspannungsplatte die zentrale Schnittstelle zwischen der Übergabestation inkl. Trafo und Ihrer Anlage.
Das 1x1 der Übergabestation
Beim Anschluss an das öffentliche Stromnetz wird grundsätzlich zwischen Strombezug und Stromeinspeisung unterschieden. Darüber hinaus sind je nach Anlagenkonzept auch Mischformen und individuelle Sonderlösungen möglich.
- Bezug
- Einspeisung
- Mischanlagen
- Inselanlagen
- Jetzt anfragen!
Unsere Zertifikate
ab 18 Wochen Lieferzeit
ab 18 Wochen Lieferzeit
ab 28 Wochen Lieferzeit
ab 28 Wochen Lieferzeit
ab 28 Wochen Lieferzeit
und Schaltanlagen
Übergabestation anfragen
So einfach bestellen Sie Ihre Übergabestation
In drei Schritten zu Ihrer Übergabestation
Übermitteln Sie uns die wichtigsten Projektdaten.
Gemeinsam legen wir die technische Ausstattung fest.
Ihre Übergabestation wird projektspezifisch umgesetzt.
FAQ - Fragen und Antworten
Häufige Fragen zur kompakten Übergabestation
Was ist eine Übergabestation?
Berücksichtigt Faber E-Tec die Vorgaben des Netzbetreibers?
Ja. Faber E-Tec übernimmt das Engineering und stimmt die Station auf die technischen Anschlussbedingungen des zuständigen Energieversorgungsunternehmens ab. Die Ausführung erfolgt TAB- und VDE-konform und ist mit den deutschen Mittelspannungsnetzen kompatibel.
Wofür eignet sich die kompakte Übergabestation
Die Übergabestation eignet sich für reine Bezugsanlagen, reine Einspeiseanlagen sowie für Mischanlagen. Sie kann beispielsweise in Industrie- und Gewerbeprojekten, Photovoltaikanlagen, Windkraftprojekten oder Ladeinfrastrukturen eingesetzt werden.
Was ist der Unterschied zwischen einer Übergabestation und einer Trafostation?
Eine reine Übergabestation übernimmt vor allem die Übergabe, Messung, Schaltung und Absicherung auf der Mittelspannungsseite. Wird zusätzlich ein Transformator integriert, kann die Station elektrische Energie zwischen Mittel- und Niederspannung übertragen. Die kompakte Station von Faber E-Tec ist je nach Projekt mit oder ohne Transformator erhältlich.
Kann die Übergabestation individuell ausgestattet werden?
Ja. Die Ausführung wird projektbezogen geplant. Unter anderem können Transformatorleistung, Spannungsebenen, Bilanzkreise sowie die Ausstattung mit einer Messzelle an die technischen Anforderungen des Projekts angepasst werden.
Ist eine Messzelle in der Übergabestation erforderlich?
Ob eine Messzelle benötigt wird, hängt vom Anschlusskonzept und von den Vorgaben des zuständigen Energieversorgungsunternehmens ab. Die Kompaktstation von Faber E-Tec kann mit Messzelle, ohne Messzelle oder mit Messzelle ohne Transformator ausgeführt werden.
Welche Leistung bietet die Übergabe- und Trafostation?
In der Ausführung als Trafo-Kompaktstation sind Transformatorleistungen von bis zu 3.150 kVA möglich. Die konkrete Leistung und die benötigten Spannungsebenen werden anhand der Anschlussleistung und der projektspezifischen Anforderungen festgelegt.
